Ejemplo 3: Configuración de un router/NAT

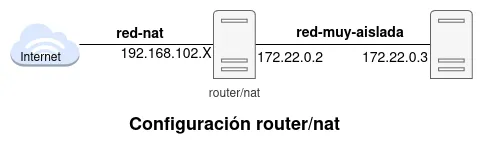

Partiendo del último ejemplo del apartado anterior, queremos configurar la máquina Linux para que funcione como router y realice NAT para que la máquina Windows que está conectada a una red interna tenga conectividad con el exterior. El esquema sería el siguiente:

router

Para ello tenemos que realizar los siguientes pasos:

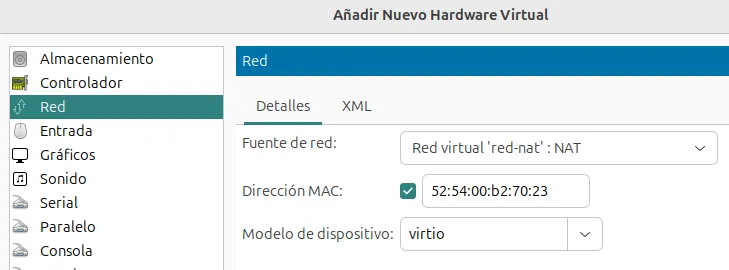

  1. Añadimos a la máquina Linux una nueva interfaz de red que le permita el acceso al exterior, en nuestro caso la vamos a conectar a la red red-nat:

    ejemplo3

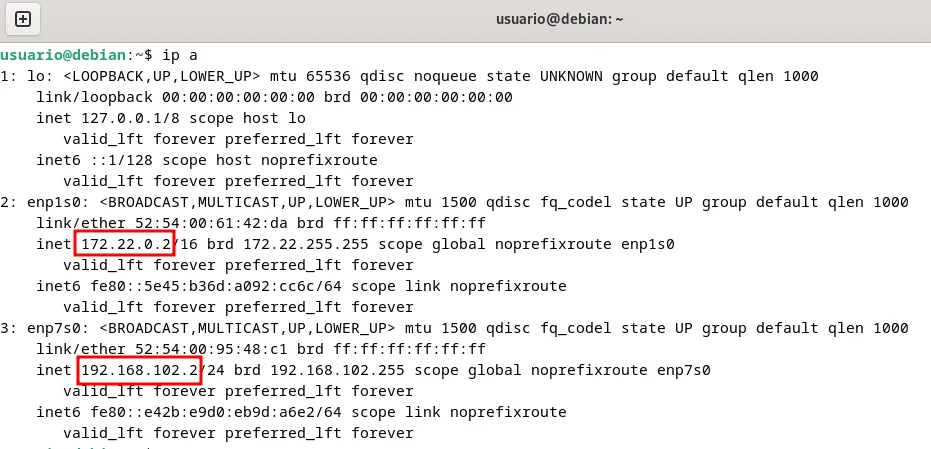

    Si es necesario, reconfiguramos la red con NetworkManager, y comprobamos el direccionamiento de la máquina Linux:

    ejemplo3

    Está máquina accede al exterior por la interfaz conectada a red-nat, en el ejemplo enp7s0.

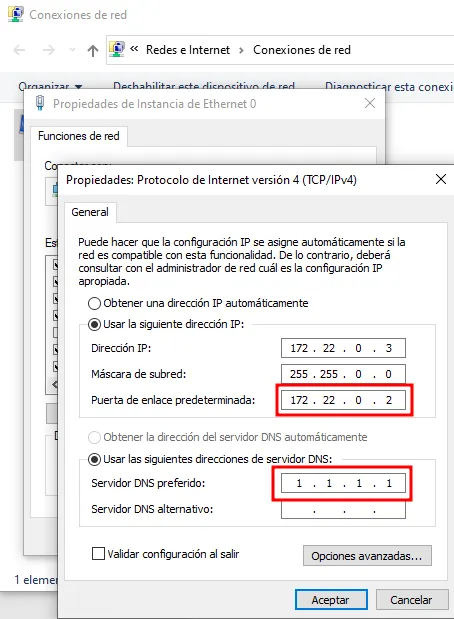

  2. Completamos la configuración de la máquina Windows. Configuramos su puerta de enlace que será la máquina Linux, es decir la dirección 172.22.0.2 e indicamos un servidor DNS.

    ejemplo3

  3. Configuramos en la máquina Linux el IP forwarding que permite reenviar paquetes entre interfaces de red. Para hacerlo permanente, editamos el archivo /etc/sysctl.conf y descomentamos la línea:

    #net.ipv4.ip_forward=1

    A continuación ejecutamos la siguiente instrucción para aplica los cambios:

    usuario@debian:~$ sudo sysctl -p

  4. Configuramos iptables para realizar NAT. Además, queremos que las reglas de cortafuegos que configuremos sean permanentes. Para ello, instalamos los paquetes necesarios:

    usuario@debian:~$ sudo apt install iptables iptables-persistent

    A continuación creamos la regla de NAT con iptables:

    usuario@debian:~$ sudo iptables -t nat -A POSTROUTING -o enp7s0 -s 172.22.0.0/16 -j MASQUERADE

    Esta regla realiza las siguientes acciones:

    • Todos los paquetes que provienen de la red muy aislada (-s 172.22.0.0/16).
    • Y salgan al exterior (-o enp7s0) (recuerda que debes cambiar la interfaz si en tu caso se llama de manera distinta).
    • Se enmascara, es decir se cambia la dirección de origen por la del router (la máquina Linux) para que pueda enrutarse al exterior.

    Para que la regla sea permanente después de un reinicio, la guardamos con la siguiente instrucción:

    usuario@debian:~$ sudo iptables-save > /etc/iptables/rules.v4

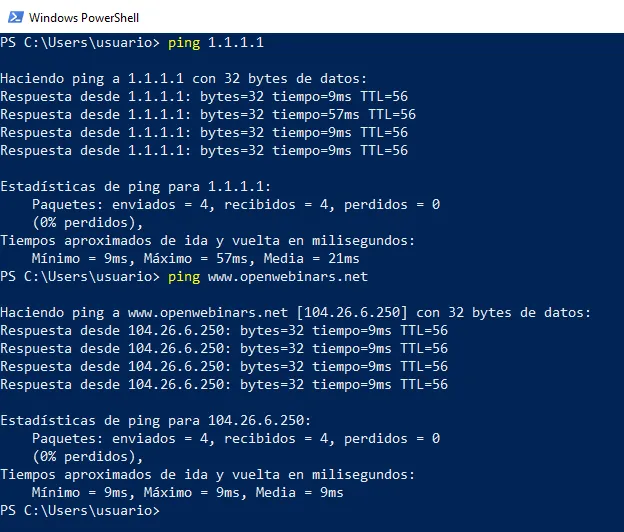

  5. Finalmente, podemos comprobar que la máquina Windows ya tiene conectividad con el exterior y puede resolver nombres por el DNS:

    ejemplo3
